Миканитовые нагреватели: принцип работы и сферы использования

Принцип работы и конструкция

Миканитовый нагреватель — это плоский резистивный нагревательный элемент, в котором токопроводящая жила (нихром или фехраль) изолирована слоями миканита: композитного материала на основе спрессованной слюды и термостойкого связующего. Благодаря тонкой конструкции (1,5–4 мм), высокой электрической прочности и равномерной теплоотдаче эти нагреватели широко применяются в оборудовании, где требуется точный контактный нагрев до 450–500 °C.

Нагрев происходит за счёт джоулева эффекта: при прохождении тока через резистивную ленту выделяется тепловая энергия, которая передаётся через слои миканита на внешнюю поверхность.

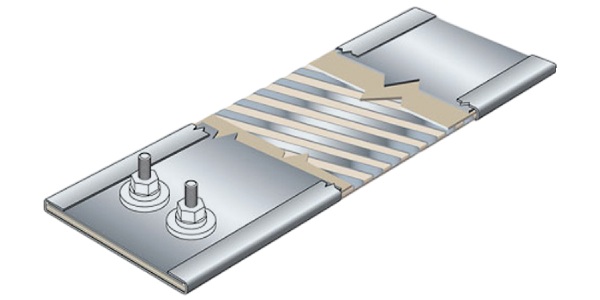

Многослойная структура (изнутри наружу):

• Резистивный элемент — нихром (NiCr 80/20) или фехраль (FeCrAl). Выбор сплава зависит от максимальной температуры и срока службы.
• Внутренняя изоляция — 1–3 слоя миканита. Слюда обеспечивает электрическую прочность >30 кВ/мм и равномерно распределяет тепловой поток.
• Защитный кожух (опционально) — алюминий или нержавеющая сталь (AISI 304/316) для механической защиты и крепления.
• Герметизация выводов — керамические колодки, термоусадка PTFE, силиконовые или фторкаучуковые уплотнения.

Технология изготовления: слои миканита с уложенной жилой прессуются при температуре 150–250 °C и давлении 10–15 МПа, формируя монолитную пластину.

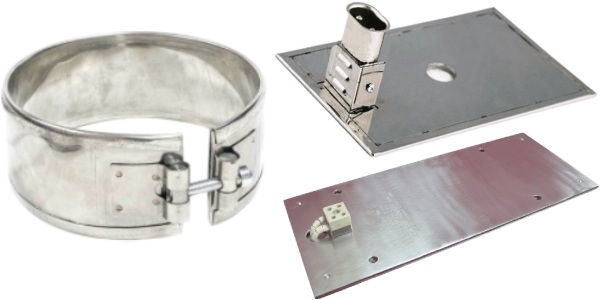

Пример миканитовых нагревателей

Технические характеристики

Температурные режимы и типы слюды

Максимальная температура ограничена термостойкостью связующего в составе миканита:

• Эпоксидное связующее — до 250 °C. Применяется в упаковочном оборудовании, бытовой технике.
• Силиконовое связующее — до 350–400 °C. Оптимально для экструдеров, термопрессов, медицинского оборудования.
• Керамическое/неорганическое связующее — до 550–600 °C. Используется в лабораторных печах, вулканизаторах, спецтехнике.

Превышение температурного предела приводит к деградации связующего, потере прочности миканита и риску электрического пробоя.

Преимущества и ограничения

Преимущества миканитовых нагревателей

Миканитовые нагреватели сочетают конструктивную простоту с высокими эксплуатационными показателями, что делает их востребованными в задачах контактного нагрева с точным контролем температуры.

• Равномерный нагрев с перепадом ≤±2 °C по площади — исключает локальные перегревы, деформацию оснастки и брак продукции.
• Тонкий профиль (1,5–4 мм) и малый вес — позволяют монтировать нагреватели в ограниченное пространство валов, пресс-форм и узлов автоматики.
• Высокая электрическая прочность (>30 кВ/мм) и возможность изготовления сложных форм — обеспечивают надёжную изоляцию и гибкость при кастомизации под чертежи заказчика.
• Быстрый выход на рабочую температуру и низкая тепловая инерция — сокращают время цикла и повышают точность ПИД-регулирования.
• Оптимальное соотношение цены и надёжности — доступная стоимость при сроке службы до 10 лет снижает совокупные затраты на эксплуатацию.

Именно сочетание тонкой конструкции и эффективного теплопереноса через слюдяной изолятор позволяет достигать высокой энергоэффективности (КПД 92–98%) при минимальных потерях тепла. Это особенно важно для непрерывных производственных процессов, где стабильность температуры напрямую влияет на качество продукции.

Ограничения и рекомендации по эксплуатации

Как и любое техническое решение, миканитовые нагреватели имеют ряд особенностей, которые необходимо учитывать на этапе проектирования и монтажа.

• Не предназначены для температур выше 600 °C — ограничение связано с термостойкостью связующего; для более высоких температур выбирайте керамические или МИН-нагреватели.
• Требуют плотного контакта с поверхностью — воздушные зазоры ведут к перегреву спирали и сокращению ресурса; используйте прижимные пластины и пружинные шайбы.
• Чувствительны к механическим ударам без кожуха — в условиях вибрации обязательна установка в защитный корпус из алюминия или нержавеющей стали.
• В агрессивных средах нужна дополнительная герметизация — применяйте кожухи с классом защиты IP65—IP68 и уплотнители из фторкаучука или PTFE.

Соблюдение этих условий позволяет полностью раскрыть потенциал миканитовых нагревателей. Регулярный контроль сопротивления изоляции и визуальный осмотр выводов продлевают срок службы и предотвращают аварийные остановки оборудования. При грамотном подборе и монтаже эти элементы демонстрируют исключительную стабильность даже в интенсивных режимах работы.

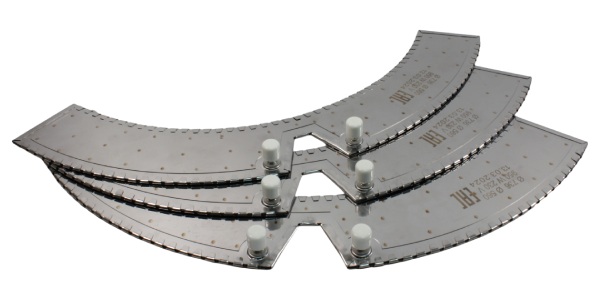

Микантитовый нагреватель нестандартной формы

Области применения

• Пластмассы и упаковка: нагрев цилиндров экструдеров, термопластавтоматов, запайщиков. Требуется точность ±1–2 °C и быстрый цикл нагрева.
• Медицина и лаборатории: стерилизаторы, термостаты, аналитическое оборудование. Исполнение с кожухом AISI 316L, герметичными выводами, соответствие ГОСТ/IEC.
• Пищевая промышленность: сушильные столы, подогреватели, печи. Пищевые покрытия, отсутствие миграции веществ, класс защиты IP65 и выше.
• Автомобилестроение: вулканизация резины, подогрев компонентов. Виброустойчивость, работа до 400 °C, стойкость к маслам и топливам.
• Лёгкая и электронная промышленность: ламинаторы, пресс-формы, паяльные установки. Компактность, низкое электромагнитное излучение.

Монтаж, эксплуатация и обслуживание

Правила установки:

1. Обеспечьте полный контакт нагревателя с поверхностью — используйте прижимные пластины из пружинной стали.
2. Исключите воздушные зазоры — они вызывают локальный перегрев и сокращают срок службы.
3. Устанавливайте термопару типа K или J на расстоянии ≤5 мм от рабочей зоны.
4. Крепление — только через штатные отверстия. Сверление готового изделия запрещено.

Регламент обслуживания:

• Ежемесячно: визуальный осмотр выводов, проверка нагара и деформаций.
• Раз в 3 месяца: измерение сопротивления изоляции мегаомметром (норма >50 МОм).
• Раз в 6 месяцев: проверка и протяжка контактных зажимов, замена уплотнителей при износе.
• По необходимости: мягкая очистка поверхности спиртовым раствором (без абразивов).

Часто задаваемые вопросы:

Итог

Миканитовые нагреватели — оптимальное решение для контактного нагрева до 450–600 °C в условиях, где важны компактность, равномерность теплового поля и высокая электрическая изоляция. Их надёжность напрямую зависит от правильного выбора типа слюды, качества монтажа и соблюдения регламента обслуживания.
